Criando Linhas de Dimensão

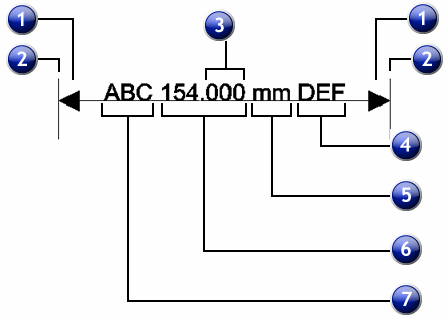

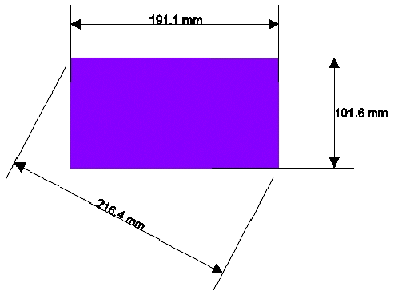

A ferramenta Dimensão permite criar linhas de dimensão entre dois pontos no desenho. As linhas de dimensão podem ser horizontais, verticais ou diagonais.

Ao criar uma legenda de dimensão, o recurso Encaixar nos Pontos é automaticamente habilitado.

Para criar uma linha de dimensão:

1. Selecione a ferramenta Dimensão.
2. Clique no ponto em que a linha de dimensão deve iniciar.
3. Clique no ponto em que a linha de dimensão deve terminar ou arraste do ponto de partida ao ponto final. À medida que mover o cursor, uma linha exibirá a direção do movimento que está sendo feito.
4. Clique pela terceira vez para definir a distância entre a linha de dimensão e os pontos de partida e final.



Ao criar uma linha de dimensão diagonal:

• Pressione a tecla SHIFT para restringir o ângulo da linha em incrementos de 45 graus.
• Pressione a tecla CTRL para restringir as linhas de dimensão de forma que elas fiquem perpendiculares ao objeto.
